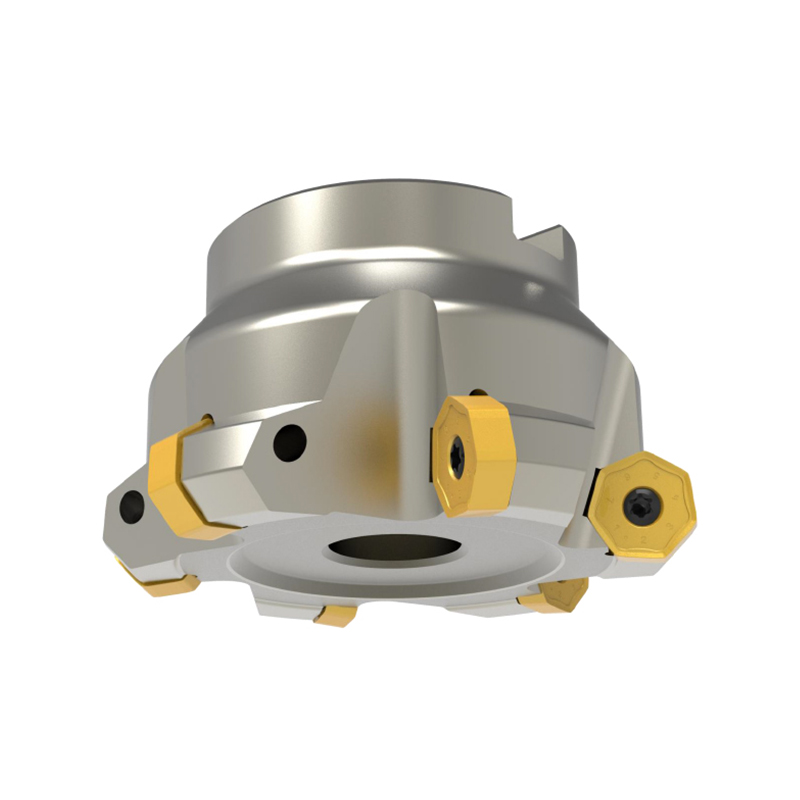

QN-SERIE: CFM45QN-07S Stirnfräser

PLANFRÄSER；Kr=45°

Kontaktieren Sie mich jetzt

BESONDERHEIT
ANFRAGE

FUNKTIONEN

Schneiddurchmesser φ40～φ160mm
Die Klinge ist doppelseitig mit 14 Kanten, was wirtschaftlich ist
Geeignet für Stahl, Edelstahl, Gusseisen etc.

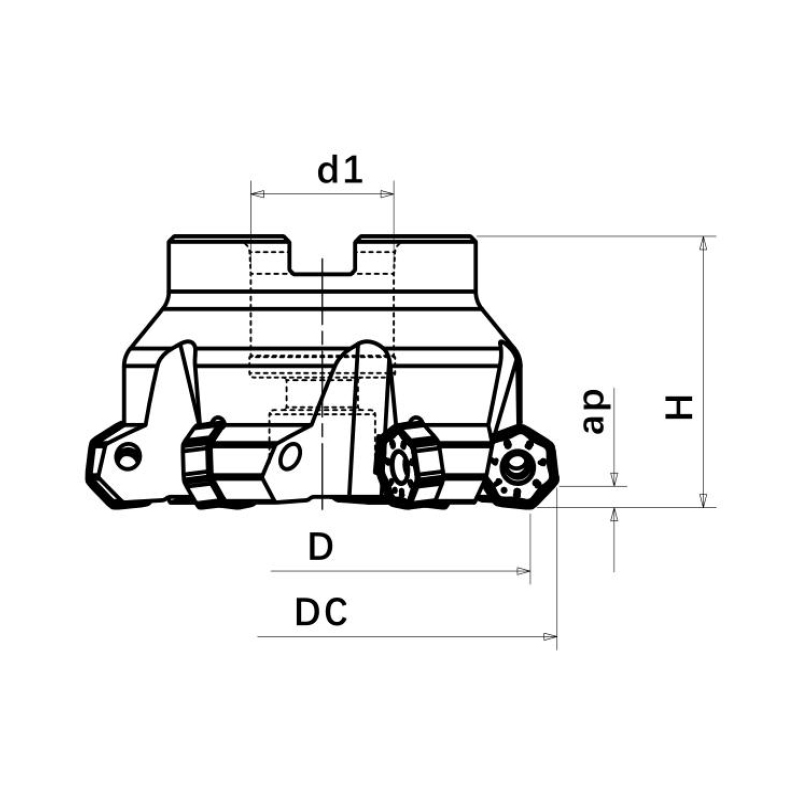

MODELL		EINBMESSUNG MM						KONNE CTOR	KG	EINFÜGUNG
MODELL		D	Gleichstrom	dl	H	ap		KONNE CTOR	KG	EINFÜGUNG
CFM45QN-340EIN16R-07S	3	40	50	16	40	4	0	EIN	0.5	QNGX 07 QNKX 07 QNMX 07
CFM45QN-450EIN22R-07S	4	50	60	22	45	4	0	EIN	0.5
CFM45QN-550EIN22R-07S	5	50	60	22	45	4	0	EIN	0.5
CFM45QN-563A22R-07S	5	63	73	22	45	4	0	A	0.8
CFM45QN-663A22R-07S	6	63	73	22	45	4	0	A	0.8
CFM45QN-680A27R-07S	6	80	90	27	50	4	0	A	1.5
CFM45QN-780A27R-07S	7	80	90	27	50	4	0	A	1.5
CFM45QN-7100B32R-07S	7	100	110	32	50	4	0	B	2.7
CFM45QN-8100B32R-07S	8	100	110	32	50	4	0	B	2.7
CFM45QN-8125B40R-07S	8	125	135	40	63	4	0	B	4.3
CFM45QN-10125B40R-07S	10	125	135	40	63	4	0	B	4.3
CFM45QN-9160C40R-07S	9	160	170	40	63	4	0	C	6.5
CFM45QN-12160C40R-07S	12	160	170	40	63	4	0	C	6.5

◎Standard-Messerkopf ohne Innenkühlung; Einsätze separat zu bestellen

◎-S SCHNEIDER MIT SCHRAUBE M4

◎CUTTER MIT EINSÄTZEN MODELL QNKX-Serie, nur für MS-Nuttyp.

EINFÜGUNG	FORM							EINLEITUNG			SEITE EINFÜGEN

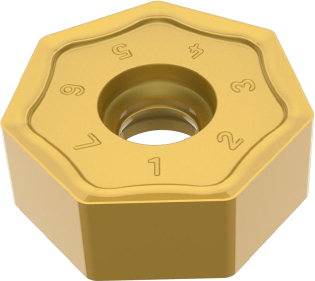

								• Flach montierte Klinge •Beidseitig 14 Klingen •45° Hauptneigungswinkel •Maximale Schnitttiefe 4,0 mm			B37

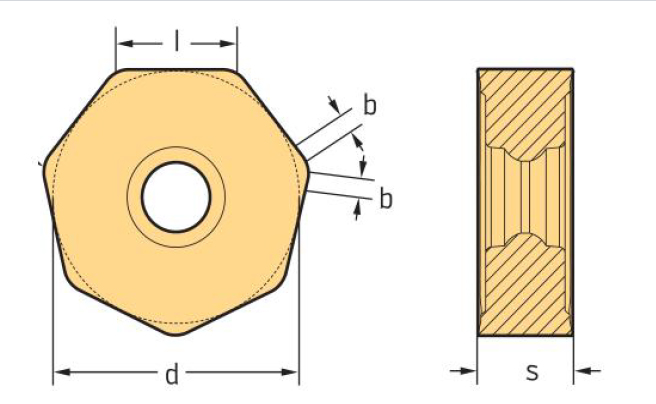

MODELL EINFÜGEN	ABMESSUNG MM					KLASSE					SCHRAUBEN/ SCHLÜSSEL
	1	d	b	s	r	CT5320	CT5420	CT7320	CT7420	CT8420
QNGX 070508N-M	6. 98	14.5	—	5.4	0.8	•	•	•	•	•	CSG4013-P CTS15W-P
QNGX 070508N-MW			1.1			•	•	•	•	•
QNKX 070508N-MS			—			•	•	•	•	•

EINFÜGUNG

FORM

EINLEITUNG

SEITE EINFÜGEN

• Doppelseitiger 14-Nuten-Fräseinsatz

• Flach montierte Klinge

B123

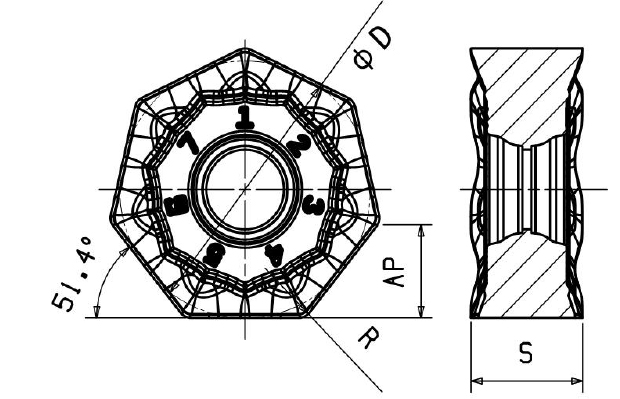

MODELL EINFÜGEN

KANTE

LANG

ABMESSUNG MM

KLASSE

CT5320

CT5420

CT7320

CT7420

CT8320

CT8330

CT8420

QNMX 070508-ML

14.5

6. 47

5.0

0.8

•
